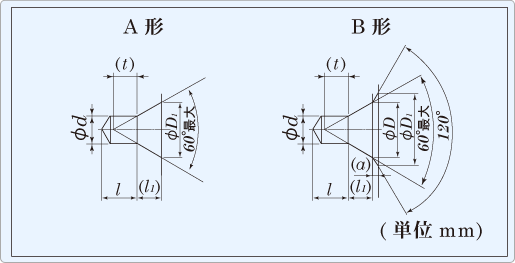

参考资料 ： 中心孔尺寸一览
| 公称直径 d |
种类 | |||
|---|---|---|---|---|
| A形 | B形 | |||
| D2 | t | D3 | t | |
| (0.5) | 1.06 | 0.5 | － | － |
| (0.63) | 1.32 | 0.6 | － | － |
| (0.8) | 1.7 | 0.7 | － | － |
| 1 | 2.12 | 0.9 | 3.15 | 0.9 |
| (1.25) | 2.65 | 1.1 | 4 | 1.1 |
| 1.6 | 3.35 | 1.4 | 5 | 1.4 |
| 2 | 4.25 | 1.8 | 6.3 | 1.8 |
| 2.5 | 5.3 | 2.2 | 8 | 2.2 |
| 3.15 | 6.7 | 2.8 | 10 | 2.8 |
| 4 | 8.5 | 3.5 | 12.5 | 3.5 |
| (5) | 10.6 | 4.4 | 16 | 4.4 |
| 6.3 | 13.2 | 5.5 | 18 | 5.5 |
| (8) | 17 | 7.0 | 22.4 | 7 |
| 10 | 21.2 | 8.7 | 28 | 8.7 |
